Podsvícený nápis ZŠ Šeberov – Praha

Zadání světelného označení nové školy

Požadavkem bylo vytvořit reprezentativní označení hlavního vstupu nové základní školy. Logo a text Základní škola Šeberov měly být dobře čitelné přes den a po setmění zvýrazněné nepřímým světlem směřujícím na fasádu.

Celková délka označení dosahuje přibližně 8,8 metru. Výšku sestavy určuje především rozměr čtyřlístkového symbolu, který má přibližně jeden metr. Samotný text je výškově menší a rozvíjí se podél fasády nad hlavním vstupem.

Protože označení vznikalo současně s výstavbou celé budovy, bylo možné předem koordinovat elektroinstalaci a umístění kabelových vývodů. Pro stavební přípravu jsme zpracovali montážní šablonu s přesným rozmístěním jednotlivých znaků a napájecích přívodů.

• výroba podsvíceného čtyřlístkového loga,
• výroba samostatných prostorových písmen,
• celková délka označení přibližně 8,8 metru,
• maximální výška sestavy přibližně jeden metr,
• odsazení jednotlivých prvků 20 mm od fasády,
• montážní šablona pro přípravu elektroinstalace,
• kompletní montáž a zapojení světelného označení.

Návrh ve spolupráci s architektem

Výslednou podobu označení jsme konzultovali s architektem Martinem Kuklíkem, který je společně s Alešem Lapkou uváděn mezi autory projektu školy. Cílem bylo začlenit logo do architektury budovy tak, aby nepůsobilo jako dodatečně přidaný reklamní prvek.

Navrhli jsme proto samostatné prostorové prvky bez společné podkladové desky. Mezi jednotlivými písmeny zůstává viditelný fasádní obklad a celá sestava působí subtilněji než klasický souvislý světelný box.

Pro povrchovou úpravu byl zvolen odstín RAL 1035 Pearl Beige. Stejný barevný tón se používá také na dalších částech školní budovy, takže označení navazuje na materiálové a barevné řešení celé stavby.

Výroba podsvíceného loga a nápisu

Logo i jednotlivá písmena jsme vyrobili frézováním z plastového materiálu podle schválených vektorových dat. Každý znak byl zpracovaný jako samostatný prostorový prvek s konstrukcí připravenou pro zadní LED podsvícení.

Přední a boční plochy jednotlivých prvků byly opatřené povrchovou úpravou v odstínu RAL 1035 Pearl Beige. Při výrobě bylo nutné zachovat přesnou geometrii loga, tvary písmen i rozestupy celé téměř devítimetrové sestavy.

Před expedicí jsme jednotlivé světelné okruhy zapojili a otestovali. Součásti byly následně označené podle montážního plánu tak, aby bylo možné při instalaci postupovat přesně podle připravené šablony.

Nepřímé podsvícení s distancí od fasády

Jednotlivé části loga a nápisu jsou instalované ve vzdálenosti přibližně 20 mm od fasády. LED osvětlení je orientované směrem dozadu a vytváří světelnou konturu odraženou od povrchu fasádního obkladu.

Přes den je viditelný především perleťově béžový povrch jednotlivých prvků. Po setmění začne kolem loga a písmen vystupovat rovnoměrná světelná záře, která zvýrazňuje celý název školy bez přímého oslňování.

Podsvícení umožňuje zachovat čistý vzhled samotných znaků a zároveň zajišťuje dobrou čitelnost označení z prostoru před školou i z přístupové komunikace.

Příprava elektrických vývodů během stavby

U samostatně podsvícených písmen je důležité připravit kabelové vývody co nejblíže jejich výsledným pozicím. Podle finální grafiky jsme proto zpracovali přesnou montážní šablonu a předali stavební firmě podklady pro přípravu elektroinstalace.

Kabely byly vedené skladbou zateplení a vytažené přes budoucí fasádní obklad. Při dokončování jednotlivých vrstev fasády došlo u některých vývodů k mírnému posunutí vůči původně navrženým pozicím.

Menší odchylky jsme upravili přímo při montáži. Vzhledem k celkové délce označení téměř devět metrů však stavební příprava odpovídala montážním podkladům velmi dobře a kabeláž bylo možné skrýt za jednotlivé prvky.

Montáž z lešení na fasádu školy

Instalace podsvíceného nápisu probíhala z lešení umístěného před hlavním vstupem. Nejprve jsme na fasádu přenesli montážní šablonu a ověřili polohu celé sestavy vůči oknům, vstupu a vodorovnému členění fasády.

Následně jsme postupně osazovali čtyřlístkové logo a jednotlivá písmena. Každý prvek bylo nutné přesně ukotvit, připojit k připravenému napájení a zachovat jednotnou vzdálenost 20 mm od obkladu.

Po dokončení montáže jsme zkontrolovali geometrii celé sestavy, zapojení jednotlivých světelných okruhů a rovnoměrnost podsvícení. Výsledný vzhled jsme ověřili také z větší pohledové vzdálenosti před hlavní budovou.

• frézované plastové logo a samostatná písmena,
• povrchová úprava RAL 1035 Pearl Beige,
• zadní LED podsvícení jednotlivých prvků,
• odsazení 20 mm od fasádního obkladu,
• příprava montážní šablony a pozic elektroinstalace,
• kompletní montáž a zapojení z lešení.

Výsledek realizace

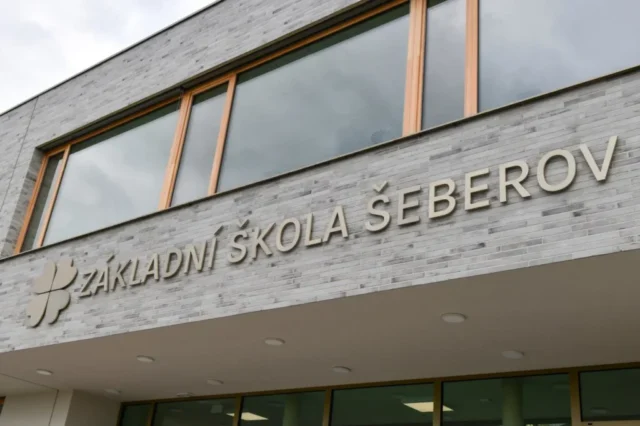

Výsledkem je téměř devět metrů dlouhé podsvícené označení, které se stalo výraznou součástí hlavní fasády školy. Samostatné prvky ponechávají fasádní obklad viditelný a nenarušují čisté architektonické řešení budovy.

Přes den se nápis uplatňuje jako prostorový prvek v perleťově béžovém odstínu sladěném s dalšími částmi stavby. Ve večerních hodinách logo a celý název školy zvýrazňuje nepřímé bílé podsvícení.

Realizace ukazuje výhodu včasné koordinace výrobce světelného označení s architektem a stavební firmou. Díky přípravě během výstavby bylo možné skrýt kabeláž, omezit dodatečné zásahy do dokončené fasády a začlenit označení přímo do architektonického konceptu školy.

Galerie realizace ZŠ Šeberov

Prohlédněte si detail námi vyrobeného podsvíceného nápisu ZŠ Šeberov, jeho denní a noční vzhled a celkové pohledy na označení v kontextu nové školní budovy.

Výroba a instalace podsvíceného loga a nápisu: AP Concept.
Detailní fotografie realizace: AP Concept.
Zdroje celkových fotografií budovy:
městská část Praha-Šeberov,
PKS stavby
a
Stavba roku 2025.
